Устройство кровли из металлочерепицы

Хотите, чтобы крыша не текла, хорошо сохраняла тепло и долго радовала вас своим внешним видом? Тогда ее необходимо обустраивать в соответствии со всеми правилами. Но нужно учитывать, что для разных кровельных материалов существуют свои особенности и технологии монтажа. В этом материале мы разберем устройство кровли из металлочерепицы во всех деталях.

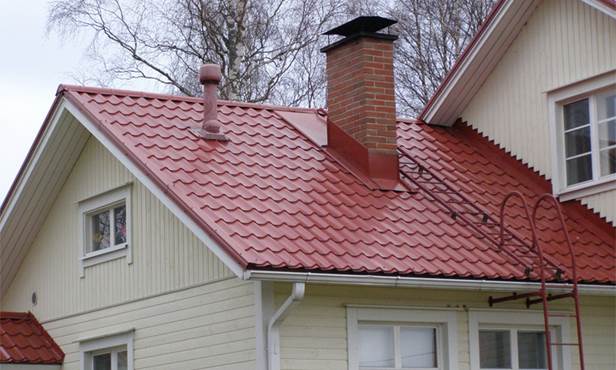

Конструкция и устройство кровли из металлочерепицы

СОДЕРЖАНИЕ:

  1. Как устроена теплая кровля и почему она так называется
  2. Отличия холодной кровли
  3. Обрешетка - важный элемент кровли
  4. Элементы конструкции кровельной системы
  5. Монтаж металлочерепицы
  6. Завершающие детали кровельной системы
  7. Устройство вентиляции и проходных элементов
  8. Устройство и назначение элементов безопасности
  9. Водосточная система

Специалисты выделяют два принципиально разных варианта утепления крыши дома: теплая кровля и холодная кровля. В зависимости от того, какой тип кровли будет выбран, ее устройство также будет отличаться. Для начала выделим особенности каждого из указанных типов крыш, а потом рассмотрим элементы, являющиеся одинаковыми для них.

Как устроена теплая кровля и почему она так называется

Такая кровля имеет утепленные скаты крыши, благодаря чему на чердаке вполне можно устроить комфортное жилое помещение – мансарду. Но для этого требуется выполнение ряда операций по созданию целой кровельной системы. Изучим устройство такой крыши.

Защита от воды

На обратной стороне металлочерепицы может собираться конденсат, и для того, чтобы он не попал на утеплитель и не промочил его, необходимо продумать гидроизоляцию. Хорошо для этих целей подходят мембраны, они лучше полиэтиленовой пленки, так как проницаемы для пара. Соответственно, влага будет спокойно уходить наружу, нигде не скапливаясь. Благодаря таким супердиффузионным свойствам мембраны функциональны, к тому же они экономят пространство (их можно укладывать прямо на утеплитель без всякого зазора).

Первой нужно изолировать ендову. Начиная сверху, мембрану прокладывают по всей ее длине, а стыки на ендове и примыканиях проклеивают строительной лентой того же производителя, что и мембрана. По стропилам гидроизоляцию укладывают, начиная от карниза до конька, рулоны раскатывают горизонтально. Нужно следить, чтобы стыки отдельных рулонов приходились на стропила, рулоны кладут с нахлестом 15 см. Нельзя допускать провисания мембран, их нужно хорошо натягивать.

Утепляем крышу и кладем пароизоляцию

Продолжаем работать над созданием кровли из металлочерепицы. С внутренней стороны, после гидроизолирующей мембраны, укладывается утеплитель. Как правило, для этого применяют маты базальтовой ваты, но возможно и использование других видов утеплителей.

Утеплитель укладывается между стропилами крыши. При укладке более чем одного слоя стыки между матами первого слоя нужно перекрывать матами второго, иначе могут появиться мостики холода. Сверху кладется пароизоляционная мембрана. Она необходима для того, чтобы испарения из внутренних комнат не аккумулировались на утеплителе.

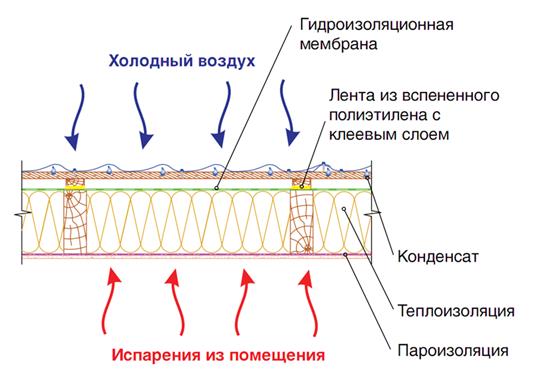

Защита крыши от влаги
Защита утеплителя от проникновения влаги как изнутри, так и снаружи.

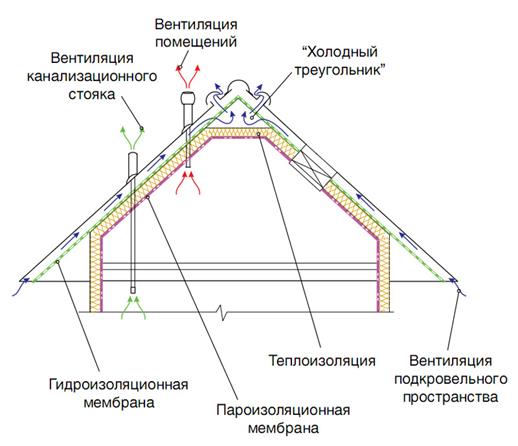

Устройство теплой крыши
Общее устройство теплой кровли из металлочерепицы.

Отличия холодной кровли

Основным отличием такой кровли является отсутствие утепления на скатах. Утеплитель кладется только на нижнюю часть чердака. Благодаря этому в доме всегда тепло, а скаты при этом проветриваются.

Как защитить утеплитель от влаги?

Помимо мембран, которые уже были упомянуты выше, холодная кровля из металлочерепицы дозволяет также использование водостойкой пленки. Но она, в отличие от мембран, должна немного провисать между стропилами (приблизительно на 20 мм), для того, чтобы конденсат мог стекать. Гидроизоляцию, так же, как и для теплой кровли, необходимо прокладывать горизонтально, от карниза к коньку, делая нахлест в 15 сантиметров.

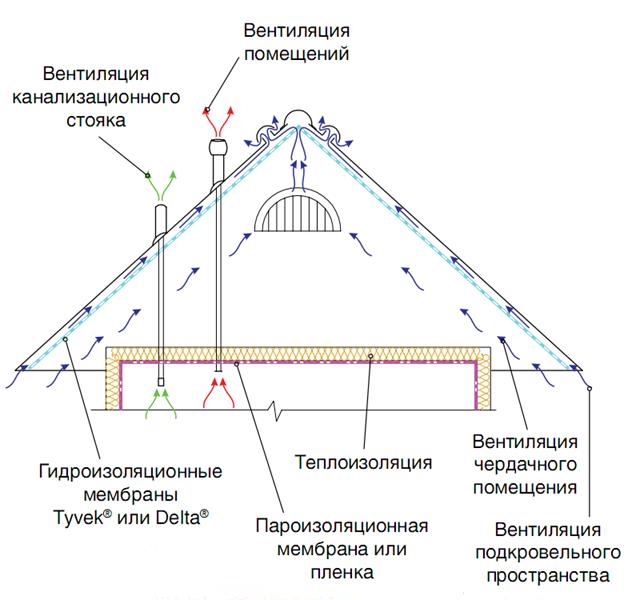

Устройство холодной крыши из металлочерепицы

Общее устройство холодной кровли из металлочерепицы.

Обрешетка – важный элемент кровли

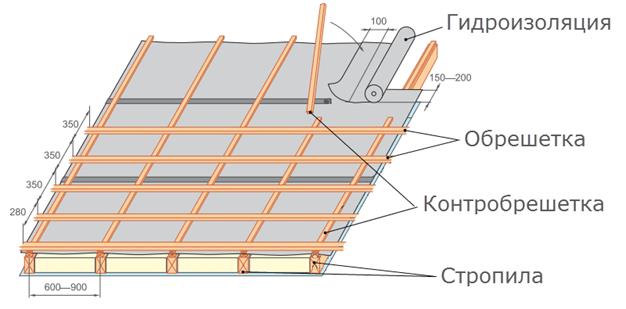

При создании обрешетки используются деревянные бруски сечением 50х50 мм, а также обрезная доска размерами 32х100 и 50х100 мм. В нижней части ската кровли, вдоль карнизного свеса нужно прибить две доски 50х100 мм. Далее из брусков 50х50 мм поверх гидроизоляции нужно набить контробрешетку, прибивая бруски вдоль стропил, начиная от конька к низу. Поверх нее с равным шагом горизонтально закрепляют доски обрешетки. Шаг крепления зависит от того, какой вид профиля металлочерепицы, которой будут покрывать крышу, будет выбран.

Обрешетка под металлочерепицу

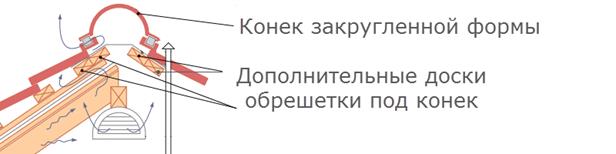

Обрешетка под конек

Самую верхнюю часть крыши необходимо укрепить. С этой целью с каждой стороны коньковой планки прибивают по паре досок.

Обрешетка под конек

Торцы кровли

С торцевой стороны кровли на высоту профиля металлочерепицы необходимо прибить доски - большие, чем сама обрешетка.

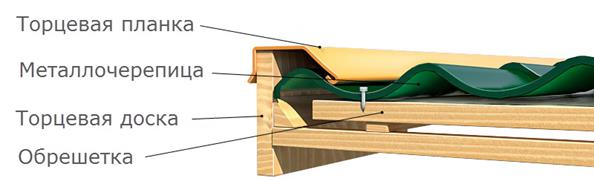

Торцевая планка и доска

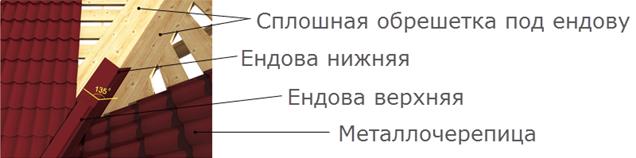

Обрешетка под ендову

Ендова – это внутренний стык двух скатов крыши. На участках прохождения ендовы обрешетку нужно делать сплошной.

Обрешетка под ендову

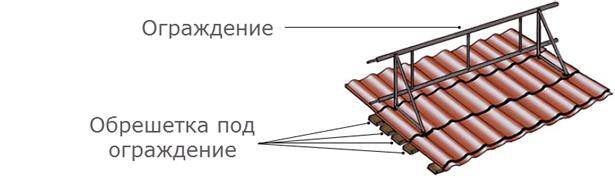

Ограждение кровли

Такое ограждение должно быть надежным, поэтому его делают выше свеса карниза. В качестве ориентира может использоваться высота несущей стены. В этих местах также нужна сплошная обрешетка, поэтому между обычной обрешеткой добавляют несколько дополнительных досок, чтобы получилось сплошное основание.

Обрешетка под ограждение кровли

Элементы конструкции кровельной системы

Конструкция кровли из металлочерепицы предполагает, что все элементы кровельной системы крепятся к смонтированной обрешетке. Рассмотрим эти элементы подробнее.

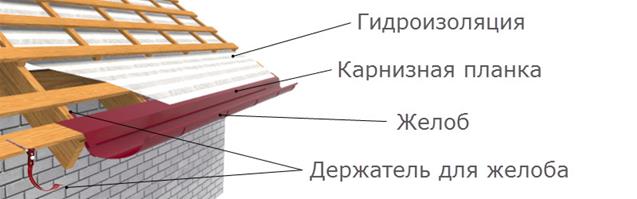

Карнизная планка, желоб и держатель для желоба

Первым делом закрепляются держатели желоба, а затем – желоба для стока воды. После этого можно закреплять карнизную планку. Ее прикрепляют к обрешетке с помощью саморезов таким образом, чтобы край желоба не выступал из-под нее.

Карнизная планка и желоб

Ендовы кровли из металлочерепицы

Количество таких элементов зависит от формы крыши. Нижнюю ендову прикрепляют к обрешетке под кровлей, а верхнюю ендову (декоративную планку) – над кровлей. При стыковке планок нижней ендовы нужно сделать нахлест порядка 10 – 15 см.

Примыкания

Такие элементы нужны для плотного примыкания кровли к трубам и стенам. Так же, как и ендовы, примыкания состоят из верхних и нижних планок. Из нижних планок делается так называемый фартук, после чего под него подводится галстук, необходимый для отвода воды в ендову или к внешнему карнизу. После этого закрепляют кровельное покрытие, а уже поверх него монтируют верхние планки примыкания.

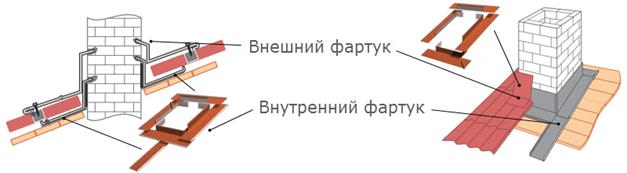

Фартуки примыкания

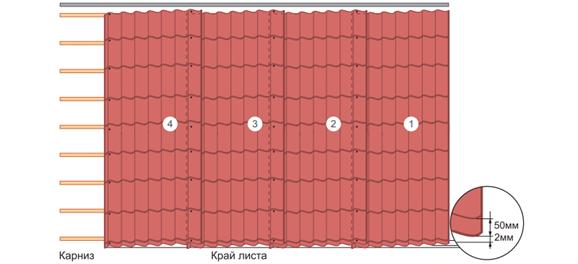

Монтаж металлочерепицы

В тех случаях, когда лист металлочерепицы полностью закрывает весь скат крыши, монтаж начинают от конька. Нужно проверить расположение первого листа по отношению к торцу и карнизу (он должен выступать над карнизом сантиметров на 5). Монтировать металлочерепицу можно как справа налево (делая нахлест следующих листов на предыдущие), так и слева направо (с нахлестом предыдущих листов). После укладки 3 листов нужно проверять их параллельность карнизу. Саморезы надо вкручивать в боковую часть нахлеста (в верхнюю точку), но не допуская при этом захватывания обрешетки.

Монтаж листов металлочерепицы

Рассмотрим схему кровли из металлочерепицы для ситуаций, когда скат крыши длиннее листов материала. Сначала нужно состыковать листы по длине, а потом выравнять первые 4 листа по торцу. Каждый квадратный метр черепицы крепится саморезами (с ЭПДМ прокладкой) – необходимо 6 или 8 шт. В местах, где материал прилегает к обрешетке, нижнюю часть листа нужно закрепить в изгиб волны. Монтаж производится через волну, а последующие ряды саморезов должны сдвигаться в шахматном порядке.

Завершающие детали кровельной системы

Торцевые планки

C торцевой стороны крыши устанавливают торцевые планки. Их крепят саморезами через каждые 50-60 см. Нужно делать нахлест между соседними планками примерно в 50 мм.

Коньковые планки

Такие элементы могут быть плоскими или закругленными. Последние нужно дополнительно крепить к своему торцу заглушки. Она может быть простой или конусной, ее крепят с помощью саморезов или заклепок. Перед тем как устанавливать планки, под конек нужно положить универсальный или фигурный уплотнитель. Эти планки монтируют с использованием коньковых саморезов.

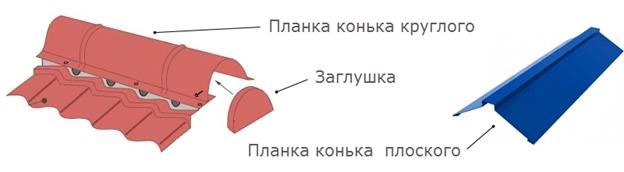

Круглая и плоская коньковые планки

Устройство вентиляции и проходных элементов

Перечисляемые ниже дополнительные элементы кровли из металлочерепицы необходимы для простоты монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Для нормального воздухообмена в каждом пролете стропил необходимы вентиляционные выходы. Однако если самой крышей есть неутепленный «холодный треугольник», достаточно будет и одного выхода на каждые 60 м2 крыши. В металлочерепице нужно проделать отверстие и закрепить узел к его краям с помощью саморезов. Если в комплект вентиляционного выхода не входит силиконовый герметик, его наносят дополнительно.

Канализационный выход

Канализационный выход должен быть соединен со стояком, обычно для этого используют гофрированную трубу. На крыше для монтажа такого проходного элемента нужно вырезать фрагмент металлочерепицы. Выход канализации нужно вставить в проходной элемент и прикрепить к металлочерепице саморезами после окончания монтажа гидроизоляции, герметика и уплотнителя.

Выходы для антенн и электрокабелей

Для того чтобы герметизировать места стыковки антенн, кабелей и дымоходов типа «сэндвич», нужно использовать особые антенные выходы. Нужно срезать резиновую верхушку антенного выхода так, чтобы она была на 20% меньше диаметра проходящей трубы, и натянуть ее на трубу. Придав основанию антенного выхода форму профиля металлочерепицы, его промазывают силиконовым герметиком и прикрепляют к металлочерепице саморезами.

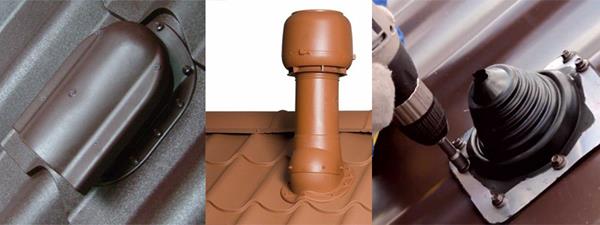

Вентиляционные выходы
На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный
выход.

Устройство и назначение элементов безопасности

Лестница

Для подъема на крышу нужна устойчивая лестница, состоящая из стенового и кровельного фрагментов с кронштейнами. Необходимо 4 кронштейна на секцию. Их монтируют на участке нижнего волнового изгиба, там, где идет сплошная обрешетка. Сами кронштейны и верхнюю часть кровельной лестницы закрепляют болт-шурупами. Стеновую лестницу монтируют таким образом, чтобы ее верхняя ступенька была расположена напротив края карниза. Стеновую лестницу нужно располагать в створе с кровельной.

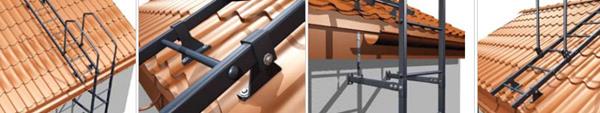

Монтаж лестницы

Кровельное ограждение

Такие металлические ограждения необходимы для работ на крыше. Их крепят специальными опорами к сплошной обрешетке сквозь нижнюю часть волны и уплотняют резиновыми прокладками.

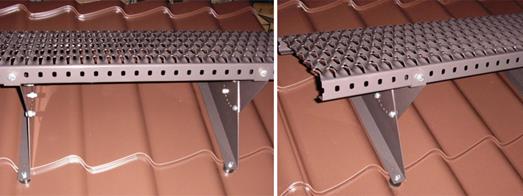

Переходной мостик

Для того чтобы безопасно ходить по крыше от окна мансарды, люка или лестницы, необходимы переходные мостики. Их крепят так же, как и ограждения, но сплошная обрешетка в этом случае не обязательна.

Переходной мостик

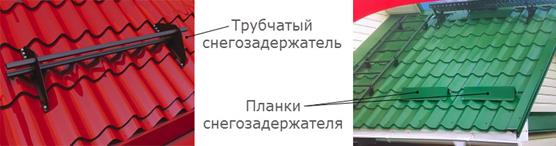

Снегозадержатели

Наиболее популярны трубчатые снегозадержатели из металла, их обычно окрашивают в черный, коричневый, зеленый или красный цвета. Их монтируют по всему периметру кровли выше карнизного свеса. Также их обязательно размещают над входом, мансардными окнами и над каждым уровнем многоярусной кровли.

Снегозадержатели

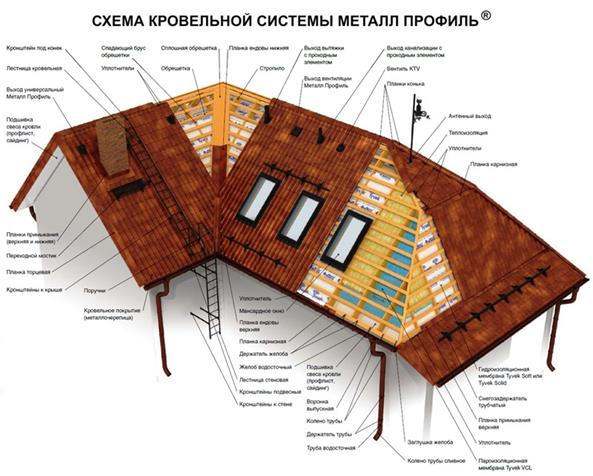

Схема кровельной системы

Ниже можно увидеть схему кровельной системы. На ней все узлы, рассмотренные выше, соединены в единую крышу.

Схема кровельной системы металлочерепицы

Водосточная система

Грамотное устройство крыши под металлочерепицу невозможно без надежной системы водостока. Она состоит она из нескольких элементов.

Водосточный желоб

Согласно правилам для одной водосточной трубы необходимо не более 10 метров желоба. На нем выпиливают V-образное отверстие шириной 10 см, в которое будет вставляться выпускная воронка. Закреплять ее нужно в 15 см от края желоба.

Держатели для желоба

Они должны устанавливаться до того, как карнизы крыши и металлочерепица смонтированы окончательно. Держатели закрепляют через каждые 0,4-0,5 м. Разметить их нужно так, чтобы вышел уклон до 5 мм на метр, после чего их сгибают полосогибом. Можно также изогнуть уже установленные держатели, разметив их, используя натянутый шнур.

Заглушки для желоба

Их устанавливают с обоих торцов желоба и плотно забивают внутрь с помощью киянки.

Выпускная воронка

Передний край выпускной воронки подводится под внешний отогнутый край водосточного желоба и фиксируется резным фланцем, который пригибают к задней кромке желоба.

Соединители

При скреплении желоба или их углов между собой необходимо делать перехлест от 2,5 до 3 см. Для этого применяются соединители. Они имеют прокладки из резины, а также замок, который состоит из язычка спереди и заднего фланца. Используя такой замок, желоба нетрудно соединить как в ряд, так и под углом.

Паук

Данную деталь устанавливают в воронку водосточной трубы. Он призван не пропускать внутрь мусор и листья. Минимум раз в год паука нужно чистить, чтобы он продолжал выполнять свои функции.

Труба для соединения и ее колено

Между воронкой и водосточной трубой устанавливают два переходных колена и соединительную трубу. Их отпиливают непосредственно на месте, определив нужный размер.

Водосточная труба и ее держатели

Встречаются два вида держателей. Они универсальны и подходят для любых поверхностей и материалов. Их нужно крепить к стене через каждый метр. Также нужны крепления на трубных стыках. При монтаже отрезаются куски трубы необходимой длины, их вставляют в держатели и защелкивают замками. Внизу водосточной трубы, в 30 см от отмостки, крепится колено для слива воды.

Тройник водосточной трубы

Он необходим, если для двух воронок предусмотрен один слив. В нижней части его обжимают, а сбоку он имеет достаточно широкий раструб, позволяющий менять угол входа боковой трубы.

Воронка для сбора воды

Фальцевая и другая кровля сложных видов предполагает использование воронки вместо желоба. Ее вставляют в трубу, которая крепится на карнизе хомутом. Его изготавливают из полоски металла и соединяют саморезом.

Ограничитель для предупреждения перелива

Его устанавливают на угол желоба или на желоб там, где вода стекает все время, а временами и в больших количествах (например, под ендовой).

Выше упомянуты, пожалуй, все базовые элементы, которые предусматривает технология устройства кровли из металлочерепицы. Если они смонтированы правильно, то крыша выйдет крепкой, красивой и непромокаемой.

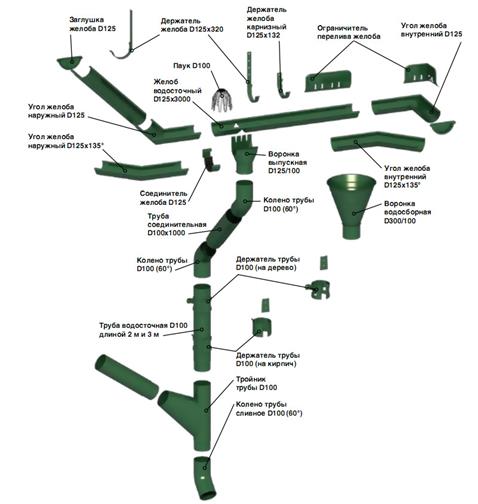

Система водостока
